【产品简介】

跳汰机是指实现跳汰过程的选矿设备。物料主要在垂直升降的变速介质流中，按密度差异进行分选的过程。物料在粒度和形状上的差异，对选矿结果有一定的影响。跳汰时所用的介质可以是水，也可以是空气。以水作为分选介质时，称为水力跳汰；以空气作为分选介质时，称为风力跳汰。

【工作原理】

跳汰机的工作原理： 跳汰机属于深槽型中选设备。所有的跳汰机均具有跳汰室。鼓动水流运动的作机构和产品排出机构。跳汰室内筛板由冲孔钢板、编织铁筛网或箅条做成，水流通过筛板进入跳汰室应使床层升起不大的高度并略呈松散状态，密度大的颗粒因局部压强及沉降速度较大而进入底层，密度小的颗粒则转移到上层。当水流下降时，密度大的细小颗粒还可通过逐渐紧密的床层间隙进入下层，补充按密度的分层鼓动水流运动的机构在早年采用活塞，活塞室设在跳汰室旁侧，下部连通，由偏心连杆机构带动活塞上下运动。

【优势特点】

　　1、 跳汰机采用多室共用数控风阀技术;


　　2、 跳汰机功率可降低70%以上;


　　3、可满足不同媒质的分选需要，提高处理能力20%以上;


　　4、 采用锥形滑阀，工作可靠，故障率降低70%，能耗小;


　　5、跳汰机结构更加合理，便于运输和安装，设备载荷减小30%。

【产品结构】

　　选矿用跳汰机种类繁多，在重选厂应用最广的是隔膜跳汰机，根据隔膜所在位置的不同划分为：上(旁)动型隔膜跳汰机;下动型圆锥隔膜跳汰机;侧动型隔膜跳汰机;复振跳汰机和圆形跳汰机等。


　　动型隔膜跳汰机在我国广泛用于分选钨矿、锡矿和金矿等。分选粒度上限可达12~18mm，下限为( 0.2mm。可作为粗、中、细粒矿石的分选，也可作为粗选或精选设备。

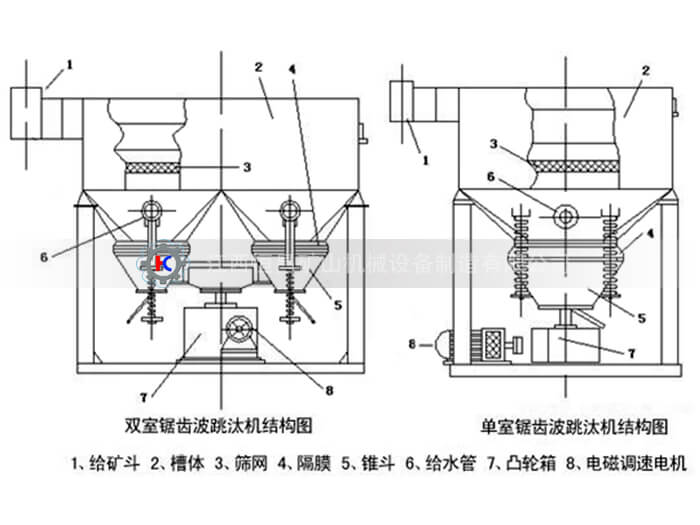

　　动型隔膜跳汰机的基本结构如图所示。由机架、跳汰室、隔膜室、网室、橡胶隔膜、分水阀和传动偏心机构等组成。该机有两个跳汰室，在第一跳汰室给料经分选后进入第二跳汰室。每室的水流分别由偏心连杆机构传动，使摇臂摇动，于是两个连杆带动两室隔膜作交替的上升和下降往复运动，因此迫使跳汰室内的水也产生上下交变运动。跳汰机的冲程和冲次均可根据要求调节。


　　动型隔膜跳汰机只有一种定型产品，每室宽300mm、长450mm，双室串联。


　　该机具有冲程调节范围大、适应较宽的给矿粒度、水的鼓动均匀、床层稳定、分选指标好、精矿排放容易、可一次获得粗精矿或合格精矿、单位面积生产率大、操作维修方便等优点。其缺点是：单机规模小，生产能力低，由于隔膜室占用机体的一半，因此，占地面积大等。


【技术参数】
